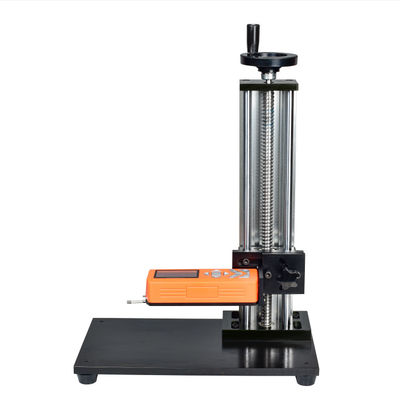

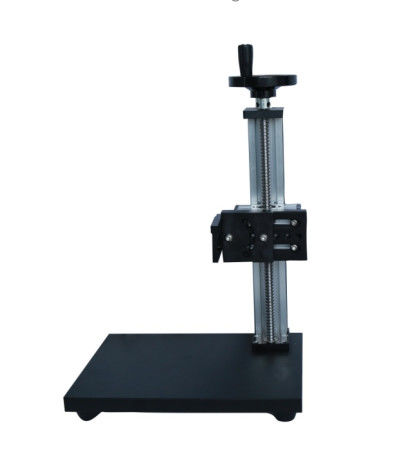

Platform Uji Kekasaran (Besi Cor) JH-200

1 Ikhtisar:

Platform pengukur kekasaran adalah salah satu aksesori utama dari alat pengukur kekasaran portabel.Sangat cocok untuk berbagai meteran kekasaran genggam domestik TR200, TR210, NDT150, dll., Dan menyediakan platform pengukuran presisi tinggi dan sistem pengangkatan kolom untuknya, yang dapat dengan mudah Menyesuaikan instrumen akan sangat mengurangi kesulitan pengoperasian instrumen, terutama saat mengukur bagian presisi tinggi, efeknya akan lebih jelas.Produk ini juga cocok untuk pengguna yang menggunakan alat ukur kekasaran dari pabrikan lain (termasuk pabrikan asing), tetapi bagian sambungan khusus perlu disesuaikan.Tentu saja, pengguna khusus untuk tujuan lain tidak dikecualikan.Untuk sensor khusus, set aksesori ini harus digunakan untuk membuat penyesuaian yang rumit dan tepat.

2. Nama masing-masing bagian:

Gambar 1 Nama masing-masing komponen

3. Ukuran pelat sambungan:

Gambar 2

4. Pemeliharaan:

1. Pembersihan dan pencegahan karat yang sering;

2. Jangan memindahkan kereta ke samping dengan paksa;

3. Saat memindahkan, jangan pindahkan kolom secara langsung, tetapi pindahkan platform untuk mencegah kolom terlepas dan kesalahan posisi.

5.Parameter teknik:

1. Tinggi pengangkatan: 200 ± 1 mm;

2. Kesalahan pengembalian: tidak lebih dari 1/6 putaran handwheel;

3. Ukuran platform pengukuran: 260mm × 180mm × 20mm.

Fitur: Pengangkatan kolom dan perbedaan langkah kembali sangat kecil, pengangkatan kolom ringan dan fleksibel, akurasi pemosisian akurat dan andal

6. Konfigurasi standar:

Keterangan: Berbagai persyaratan penyesuaian dapat disediakan untuk disesuaikan dengan berbagai jenis alat ukur kekasaran dari berbagai produsen.
